Enthalpiewärmetauscher für Proxon FWT und P zum Nachrüsten
Ein Enthalpiewärmetauscher für Proxon gibt der frischen Zuluft im Winter einen Teil der Feuchte aus der Abluft mit. Der serienmäßig eingebaute Tauscher überträgt dagegen keine Feuchte. Das hilft, wenn Ihre Raumluft in der Heizzeit zu trocken wird. Für FWT 1 und P1 sowie für FWT 2 und P2 bis Version 2.0 gibt es zwei Ausführungen. Die eine überträgt 76,5 Prozent der Feuchte, die andere 59,32 Prozent.
Auf einen Blick
- Bautiefen 310, 420, 500 mm
- Bautiefe 420 in zwei Ausführungen
- Version vor Bestellung prüfen
- Kondensatablauf bleibt angeschlossen
- Optional mit Trockensiphon
Den Enthalpiewärmetauscher für Proxon gibt es in drei Bautiefen
Die Tauscher unterscheiden sich darin, wie tief sie im Gerät sitzen. Prüfen Sie vor der Bestellung, welche Version Ihr Gerät hat. Danach richtet sich die Zuordnung:
- Die Standgeräte FWT S1 und P S1 kommen mit der kleinsten Tiefe von 310 mm aus.

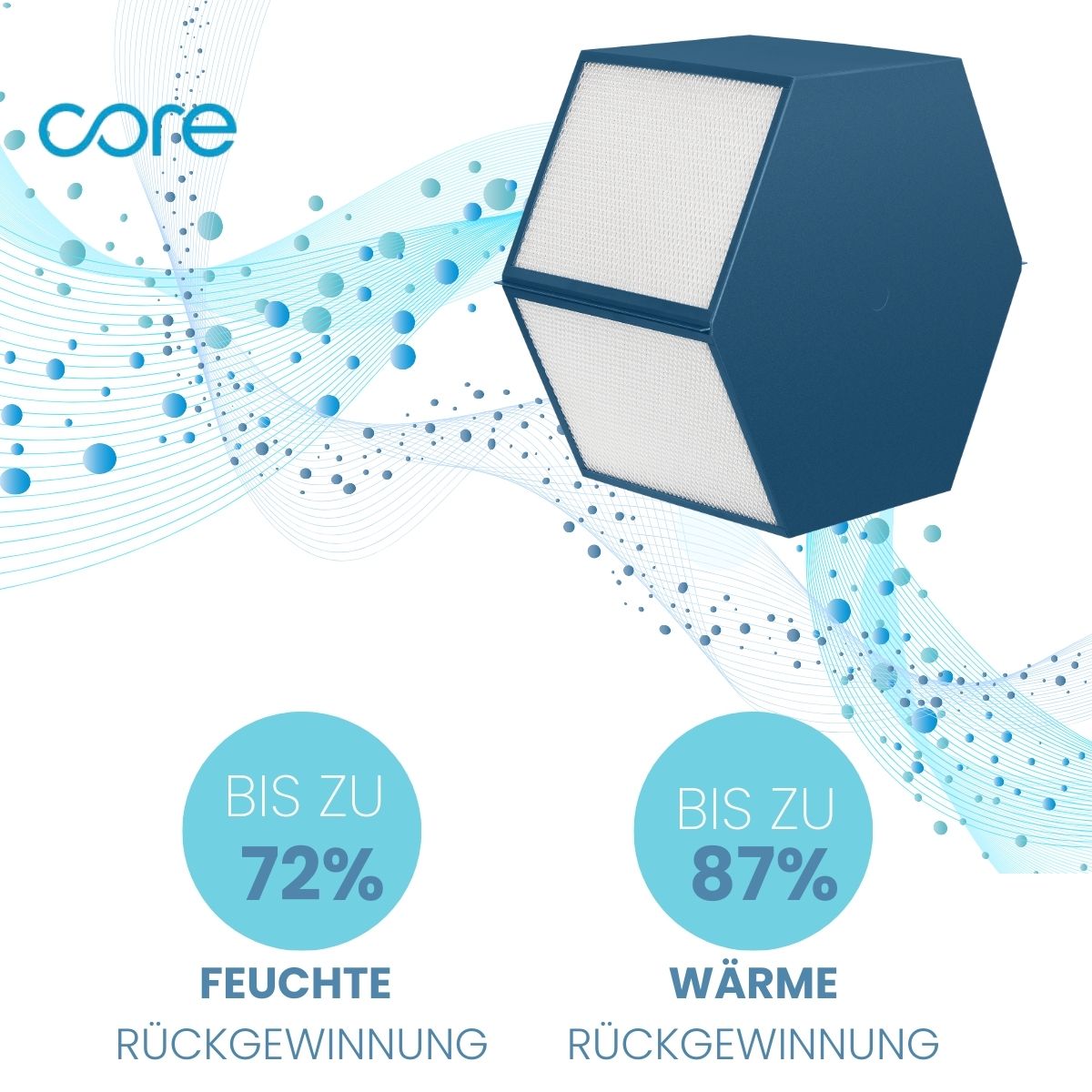

- In FWT 1 und P1 sitzt in allen Versionen die Bautiefe 420 mm, in FWT 2 und P2 bis Version 2.0 ebenfalls.

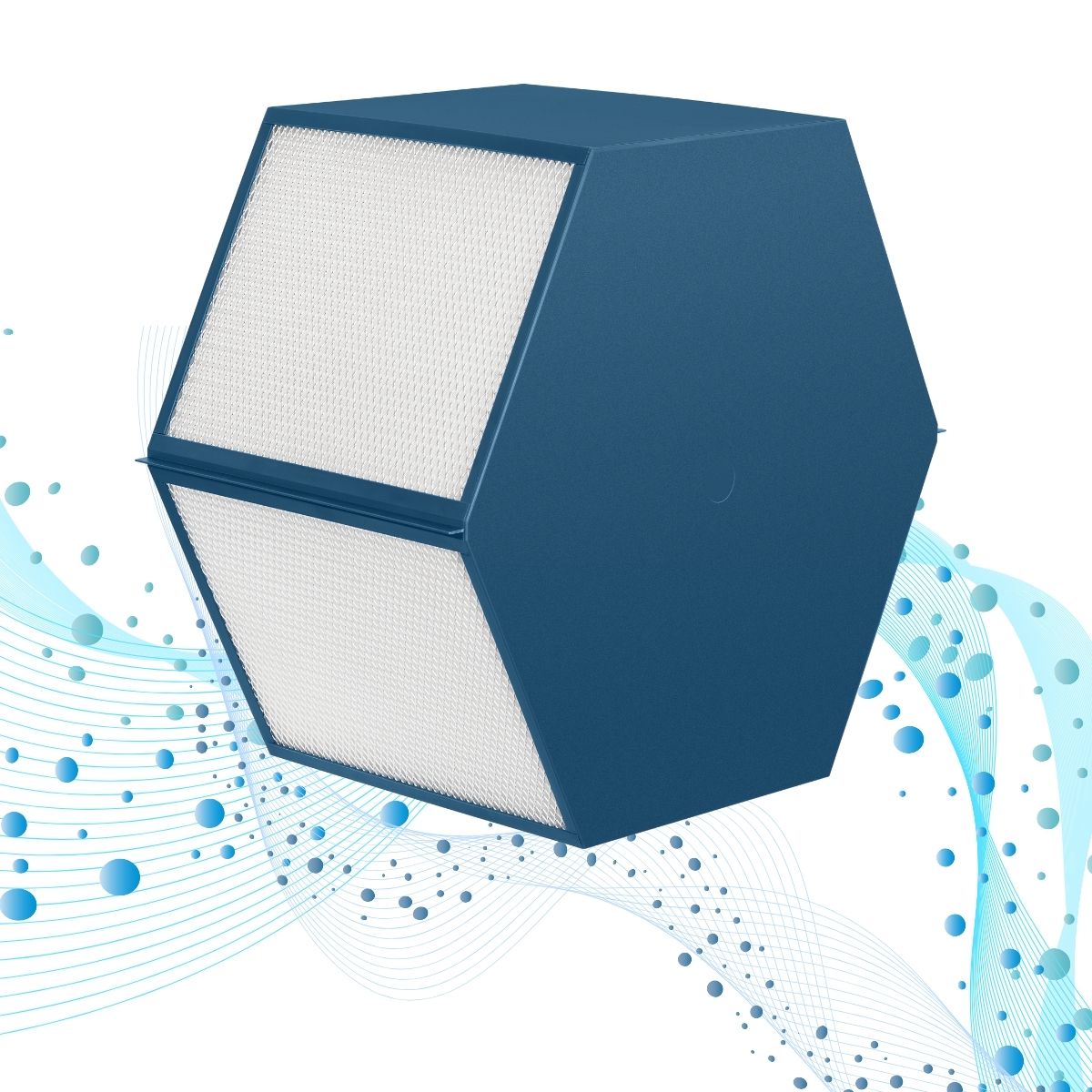

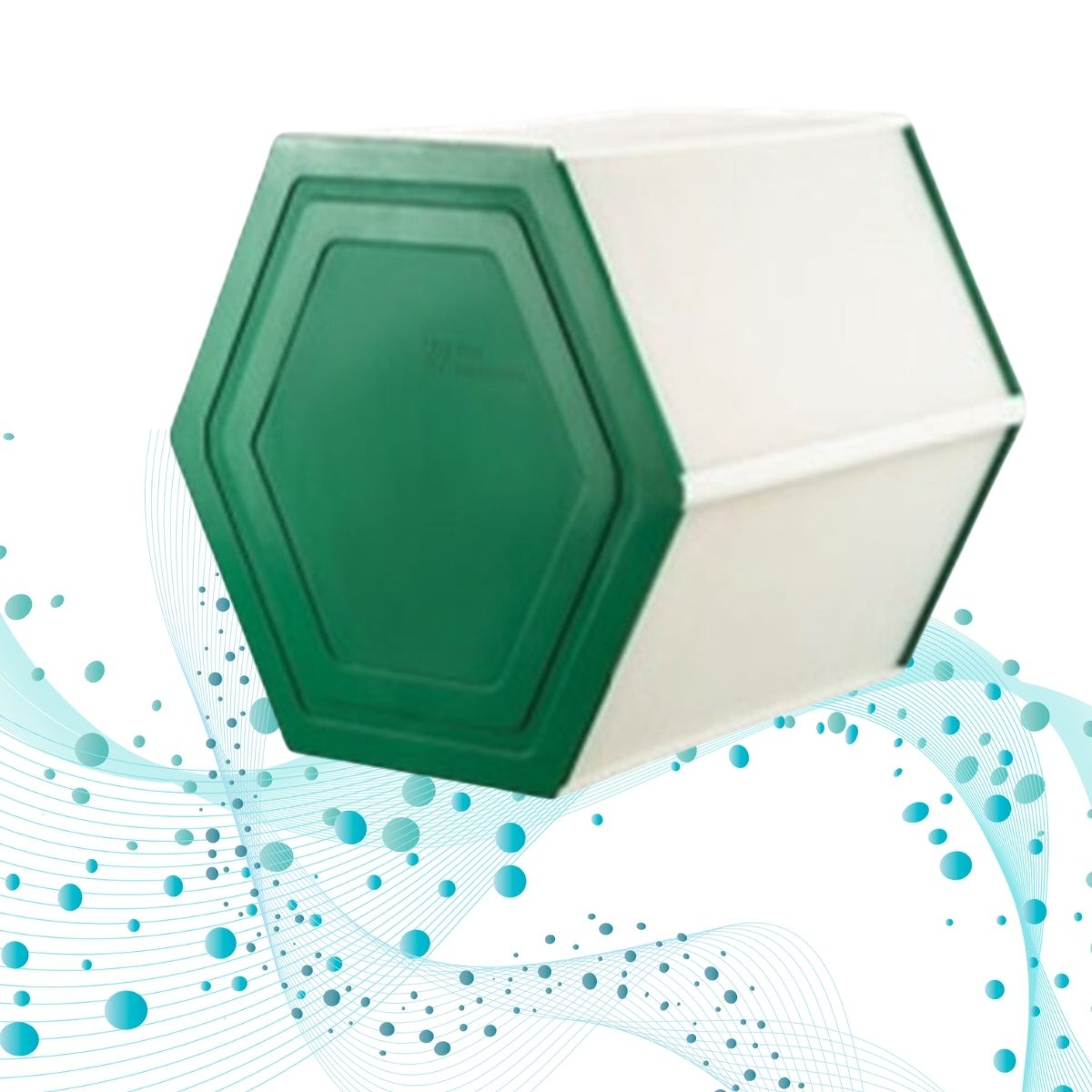

- Für FWT 3 und P3 bis Version 2.0 ist der Tauscher mit 500 mm gedacht.
Für den flachen Tauscher der Standgeräte gelten bei 150 m³/h 57,06 Prozent Feuchteübertragung. Seine Temperaturübertragung liegt bei 80,5 Prozent. Den Tauscher in Bautiefe 500 finden Sie unter der Art.-Nr. 20255493.
Vorsicht beim FWT 2 und beim P2. Ab Version 3.0 brauchen beide 500 mm. Für diese Version ist keiner unserer Tauscher ausgewiesen. Klären Sie die Passung deshalb vor der Bestellung mit uns.
Bautiefe 420 gibt es in zwei Ausführungen
Für beide Ausführungen gelten die Angaben nach EN 308 bei 150 m³/h. Die Ausführung mit der höheren Feuchteübertragung hat die Art.-Nr. 20255492. Sie überträgt 76,5 Prozent der Feuchte. Ihre Temperaturübertragung liegt bei 87,5 Prozent. Die Standard-Ausführung kommt auf 59,32 Prozent Feuchte und 82,73 Prozent Temperaturübertragung.
Beim Druckverlust liegt die Ausführung mit der höheren Feuchteübertragung bei 19 Pa. Die Standard-Ausführung kommt auf 35,1 Pa. Weniger Druckverlust heißt, der Tauscher bremst den Luftstrom weniger. Dafür kostet die Standard-Ausführung weniger. Sie reicht, wenn Ihnen ein kleinerer Feuchtegewinn genügt. Ist Ihre Luft im Winter dagegen sehr trocken, zählt jeder Prozentpunkt bei der Feuchte.
Eine selektive Membran trennt Wasserdampf von Gasen
Im Inneren steckt ein Gegenstrom-Wärmeübertrager mit einer selektiven Kunststoff-Membran. Wasserdampf gelangt durch sie hindurch in die Zuluft. Gase und Verunreinigungen aus der Abluft hält sie zurück. Wie Raumfeuchte und Luftwechsel zusammenspielen, beschreibt unser Wissensbeitrag zu Luftfeuchte und Lüftung.
Einen Schritt können Sie vor dem Umbau ausprobieren. Je weniger kalte Außenluft die Anlage im Winter fördert, desto weniger trocknet sie die Räume aus. Eine niedrigere Lüftungsstufe ist deshalb der erste Versuch. Bleibt die Luft trotzdem zu trocken, kommt der Enthalpie-Tauscher ins Spiel.
Kondensat aus dem Proxon-Gerät kann über einen Trockensiphon ablaufen
Beim Umbau auf einen Enthalpie-Wärmetauscher eignet sich der Trockensiphon besonders gut. Er führt das Kondensat geruchsfrei ab. Auch bei wenig Kondensat oder knappem Einbauplatz kommt er in Frage. Beim Einbau zählt der Abstand zum Gerät. Setzen Sie die Oberkante des Siphons 60 mm unter die Unterkante des Lüftungsgeräts.
In P1 bis P3 und FWT 1 bis FWT 3 bauen Sie den Tauscher selbst ein
Für die Geräte P1 bis P3 und FWT 1 bis FWT 3 ist der Einbau durch den Besitzer vorgesehen. Bei den Standgeräten FWT S1 und P S1 sprechen Sie den Ablauf vorher mit uns ab. Planen Sie eine zweite Person ein, denn die Frontplatte nehmen Sie zu zweit ab. So gehen Sie vor:
- Schalten Sie das Gerät spannungsfrei.
- Lösen Sie die Filterabdeckungen und ziehen Sie die Filterrahmen etwa 5 cm heraus.
- Drehen Sie die Schrauben der Frontplatte heraus und nehmen Sie die Platte ab.
- Klappen Sie beim FWT den Spritzschutz um.
- Ziehen Sie den alten Tauscher nach vorn heraus.
- Schieben Sie den neuen mit der Rückseite zuerst ein, bis er vorn bündig sitzt.
Fassen Sie den neuen Tauscher dabei nur am Gehäuse an. Die Filterabdeckungen sind beim Tausch ohnehin offen. Erledigen Sie den Filterwechsel deshalb gleich mit. Neue Filter finden Sie unter Filter passend für Proxon-Zimmermann.
Faq
Du hast noch Fragen an uns?
Im Sommer läuft der Feuchteaustausch andersherum. Feuchtwarme Außenluft gibt einen Teil ihrer Feuchte an die Abluft ab. Die Raumluft im Haus wird dadurch weniger schwül. Mehr zum Betrieb in der warmen Jahreszeit steht im Ratgeber Enthalpiewärmetauscher im Sommer.
Gegen ihn sprechen vor allem der höhere Preis und die geringere Wärmerückgewinnung. Er kostet mehr als herkömmliche Tauscher. Die Feuchteübertragung geht zulasten der Wärmerückgewinnung. Der Ratgeber zu Nachteilen und Erfahrungen mit dem Enthalpiewärmetauscher klärt, wann sich das Nachrüsten trotzdem lohnt.
Ja, lassen Sie den Kondensatablauf angeschlossen. Proxon-Geräte haben Kondensatwannen mit Kondensatanschlüssen, und der Tausch ändert daran nichts. Prüfen Sie die Abläufe bei jedem Filterwechsel. So fällt früh auf, wenn ein Ablauf nicht mehr frei ist und die Anlage zu tropfen beginnt.
Nein. Unsere Enthalpie-Tauscher sind Ersatzteile mit eigenen Kennwerten. Sie sind als Alternative zum Tauscher von Zimmermann gedacht. Alle genannten Kennwerte gehören zu diesen Ersatzteilen und nicht zu den Teilen von Zimmermann.
